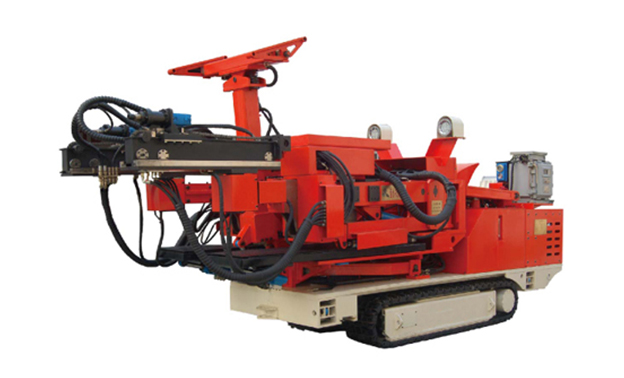

液壓錨桿鉆車的工作原理
鉆裝鋼筋水泥砂漿錨桿時，鉆臂定位后，機頭用中心立軸頂住巖石，轉到鉆孔工位，機頭轉架導軌由補償液壓缸推進到工作面，開動鑿巖機鉆孔，鉆孔畢退回鑿巖機，補償液壓缸退回。轉架導軌下移，機頭轉到注漿工位，取桿器從貯桿架上抓取一根錨桿。砂漿管推入孔底，泵入砂漿，同時緩慢抽出砂漿管，機失再轉到插桿上位，將錨扦推入孔內。安裝樹脂錨桿時，機頭轉到注漿工位時，樹脂料卷導入管對準孔口，操作發射閥，用壓氣射入孔內，再轉到插桿工位，送入一根錨桿，樹脂料卷被旋轉錨桿劃破、攪拌，經0.5-1min固化，旋轉馬達反轉擰緊張緊螺母，安裝楔縫錨桿時，插桿旋轉馬達換成獨立旋轉沖擊器。鉆孔充滿砂漿后，推入錨桿，用沖擊器沖擊錨桿擴張楔縫，并旋轉擰緊螺栓。開縫摩擦錨桿用沖擊器打入孔內，不需注漿，脹管式錨桿插入孔內后。接上機頭高壓水加壓脹開每小時可裝8-12根
